RONDO WELD – ERW, SAW Kaynak Muayene Sistemi (PAUT & EMAT)

Teknik Detay

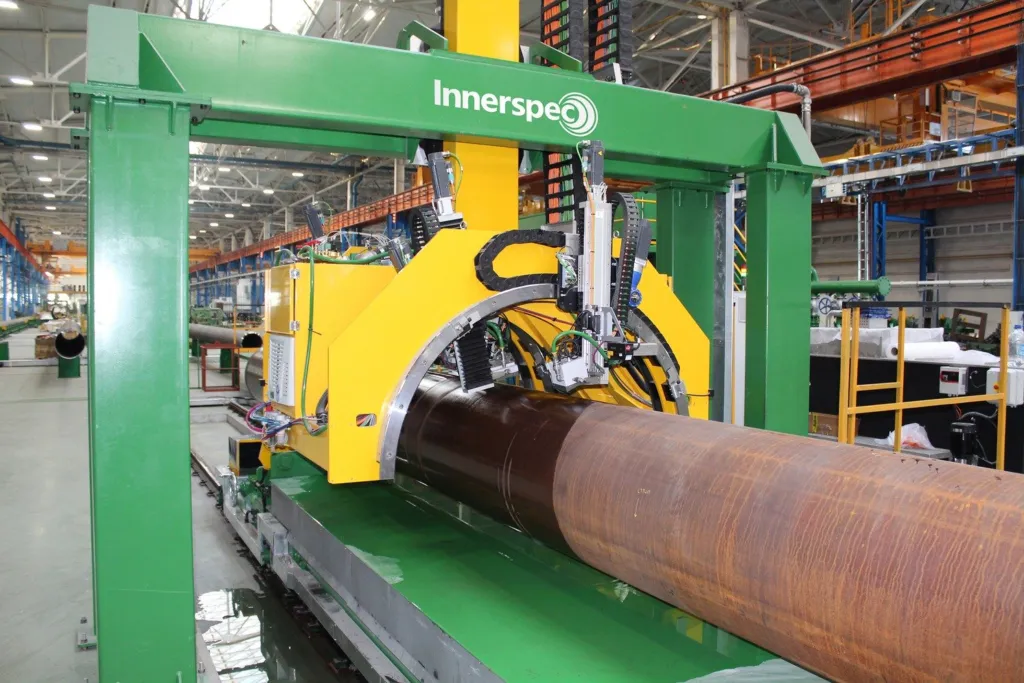

PAUT (Gantry / Offline Sistem)

• Muayene Yöntemi: Phased Array Ultrasonik Test (PAUT)
• Sistem Tipi: Lineer gantry + modüler PAUT prob dizilimi
• Uygulama: ERW ve SAW boru/tüp kaynakları
• Çap Aralığı: 200 mm – 1400 mm

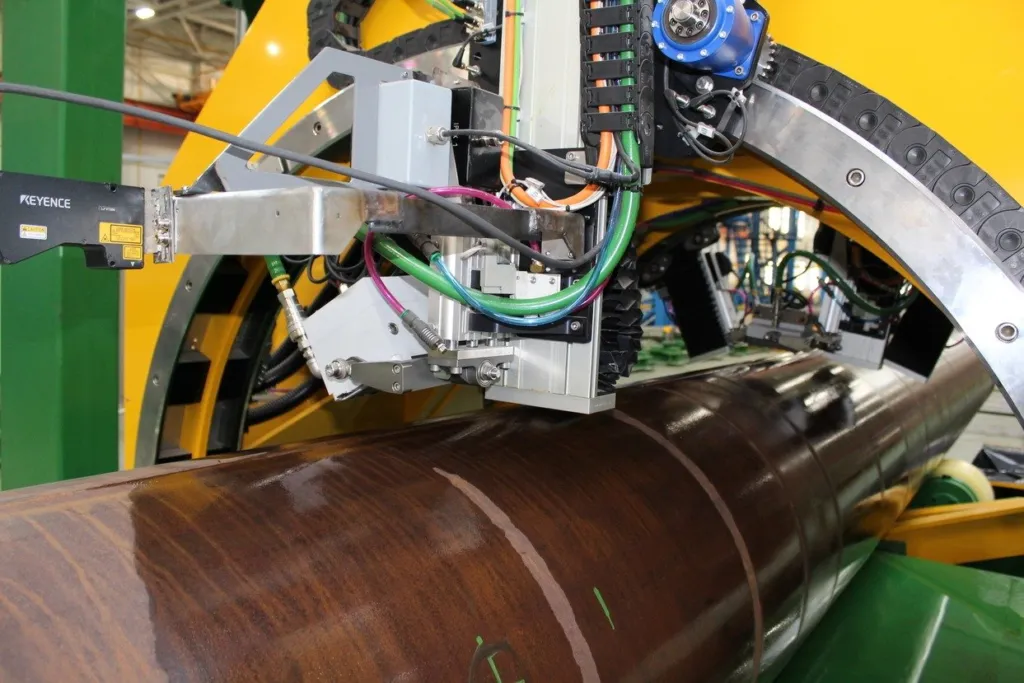

• Tarama: Lineer hareket + otomatik weld tracking
• Kuplaj: Lokal immersion + akustik membran

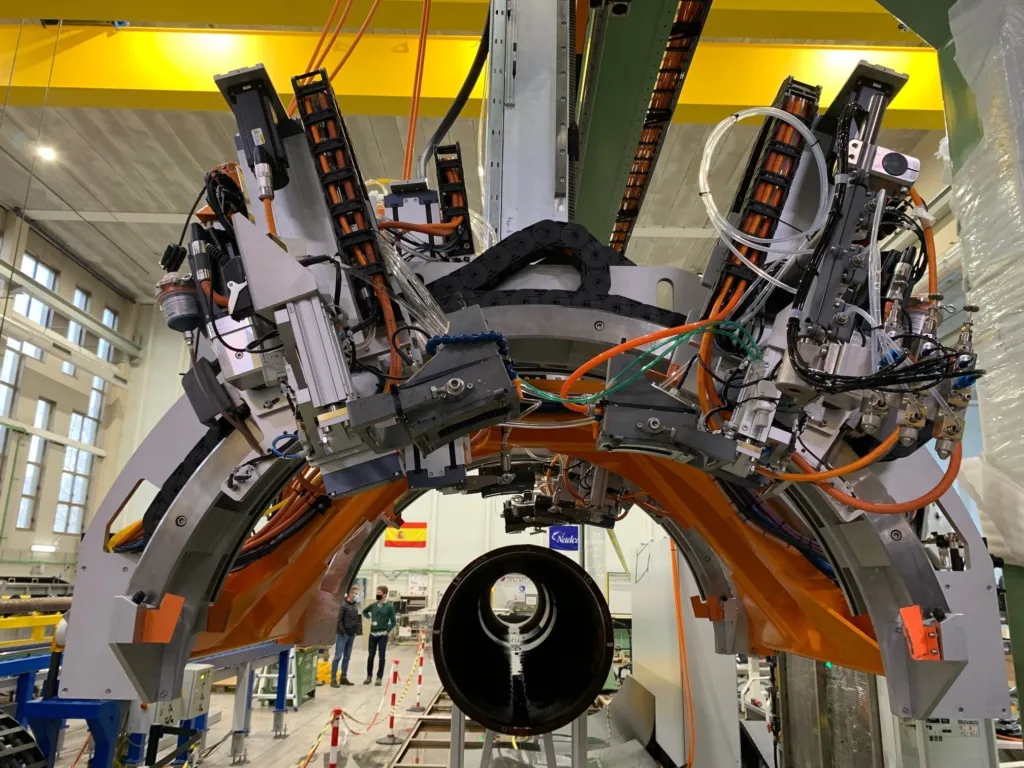

• Mekanik Yapı:
  • 3 eksenli (3 DOF) floating prob sistemi
• Otomasyon:
  • Otomatik çap adaptasyonu
  • Otomatik prob konumlandırma

EMAT (Inline Sistem)

• Muayene Yöntemi: EMAT (temassız ultrasonik test)
• Uygulama: Kaynak sonrası anlık (hot inspection) kontrol
• Malzeme: Karbon çelik (API grade)
• Çap Aralığı: ~60 mm – 406 mm
• Et Kalınlığı: ~5 mm – 16 mm
• Avantaj: Kuplantsız muayene (su veya jel gerektirmez)
• Muayene Kapsamı:
  • İç yüzey (ID)
  • Dış yüzey (OD)
  • Kaynak merkezi

Tespit Edilen Kusurlar

• Hook crack (kanca çatlakları)
• Pinhole (mikro boşluklar)
• Mismatch (kaynak hizasızlığı)
• Scarfing / çapak hataları
• Inclusions ve penetrasyon hataları

Öne Çıkan Özellikler

• PAUT + EMAT kombinasyonu ile maksimum muayene kapsaması
• Inline ve offline sistem seçenekleri
• Otomatik weld tracking (kaynak takip sistemi)
• Yüksek hızda üretim hattı entegrasyonu
• Düşük su tüketimi (lokal immersion teknolojisi)
• EMAT ile temassız ve sıcak yüzeylerde muayene imkanı
• Uluslararası standartlara uyumlu yapı

Uygulama Alanları

• ERW ve SAW boru üretim hatları
• Petrol ve gaz sektörü
• Enerji ve ağır sanayi
• Çelik üretim tesisleri
• Pipeline üretimi
