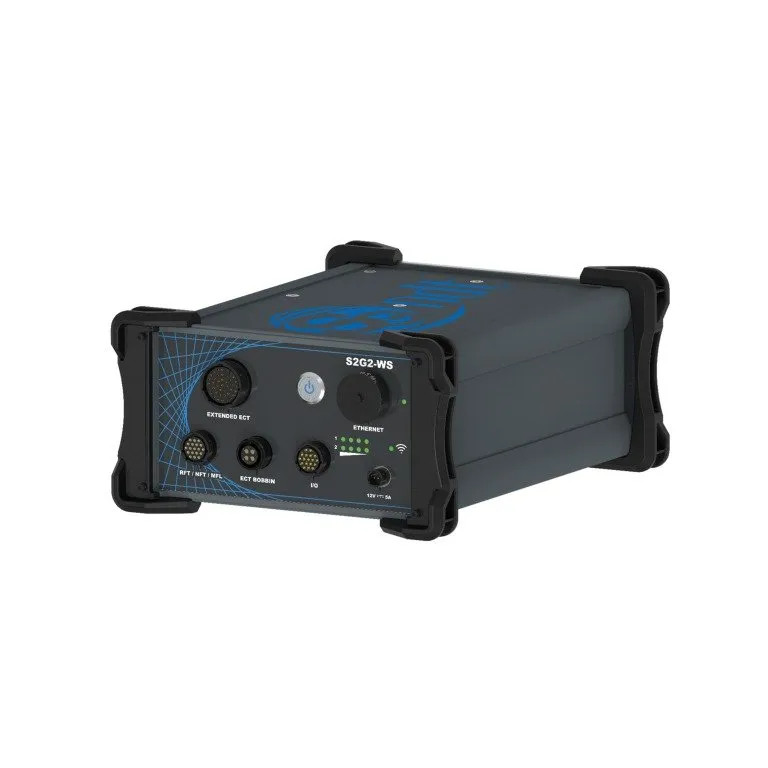

S2G2 WS-CT – Eddy Current Eşanjör Kontrolü

• Eddy Current (ECT): Non-ferromanyetik tüpler
• RFT / RFA: Ferromanyetik tüpler
• NFT / NFA: Finli (kanatlı) tüpler
• ECA (Array): Yüksek çözünürlüklü C-scan görüntüleme

Tube Inspection Kabiliyetleri

• İç yüzey (ID) ve dış yüzey (OD) kusur tespiti
• Korozyon, erozyon ve pitting analizi
• Boyuna ve çevresel çatlak tespiti
• Baffle plate altı kusur tespiti
• Finli tüplerde sinyal ayrıştırma (NFT)
• ECA ile hızlı ve detaylı C-scan görüntüleme

Teknik Özellikler

• Frekans Aralığı: 20 Hz – 2 MHz
• Kanal Yapısı:
  • 8 prob girişi
  • 5 frekansa kadar eş zamanlı çalışma
• Veri Hızı: 100.000 veri noktası/sn/kanal
• Çözünürlük: 32 bit
• Desteklenen Teknolojiler:
  • ECT / ECA
  • RFT / RFA
  • NFT / NFA
  • MFL
• Bağlantı: Ethernet & Wi-Fi
• Batarya: ~10 saat çalışma süresi
• Koruma Sınıfı: IP55

Öne Çıkan Avantajlar (Tube Inspection)

• Tek cihaz ile farklı tüp tiplerinin muayenesi
• Array teknolojisi ile hızlı veri toplama
• Yüksek hassasiyetli kusur tespiti
• Kompakt ve taşınabilir tasarım
• Mevcut prob ve sistemlerle uyumluluk
• Otomasyon ve scanner sistemlerine entegrasyon

Uygulama Alanları

• Isı değiştirici (heat exchanger) tüpleri
• Kondanser boruları
• Eşanjör boruları
• Kazan boruları
• Fin-fan air cooler tüpleri
• Petrol & gaz tesisleri
• Enerji santralleri
• Kimya ve petrokimya tesisleri

Ürün Broşürü
