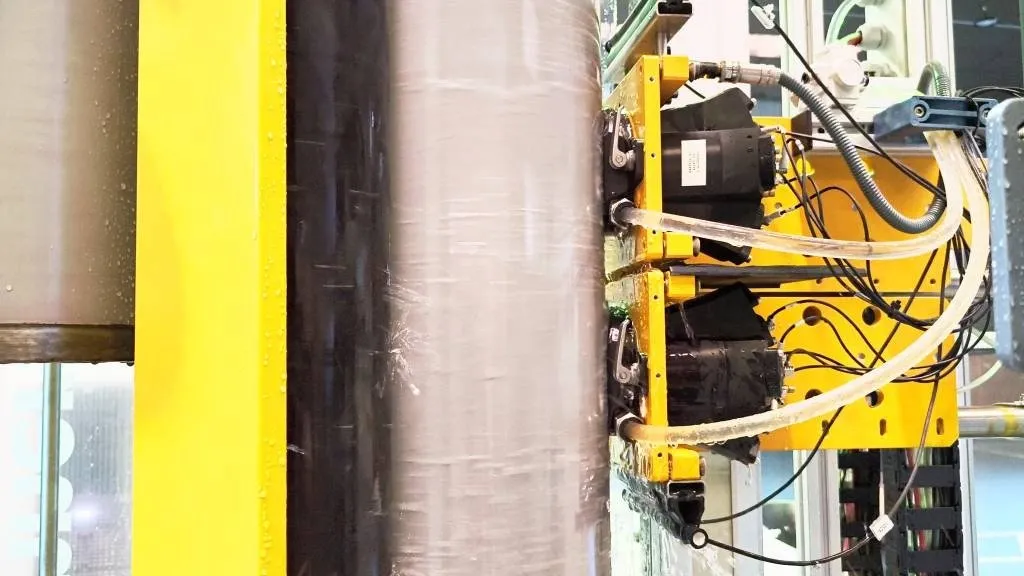

RONDO HPC – Basınçlı Tüpler için Otomatik Ultrasonik Muayene Sistemi

RONDO HPC, yüksek basınçlı tüplerin (gaz tüpleri) üretim hattında yüksek hızda ve %100 hacimsel muayenesini gerçekleştiren otomatik ultrasonik test sistemidir. Sistem, aynı zamanda hassas et kalınlığı haritalama (thickness mapping) kabiliyeti sunar.

Teklif İste WhatsApp

Online Katalog ↗ Doğru ürün mü, emin değil misiniz? 3 soruda bulun →

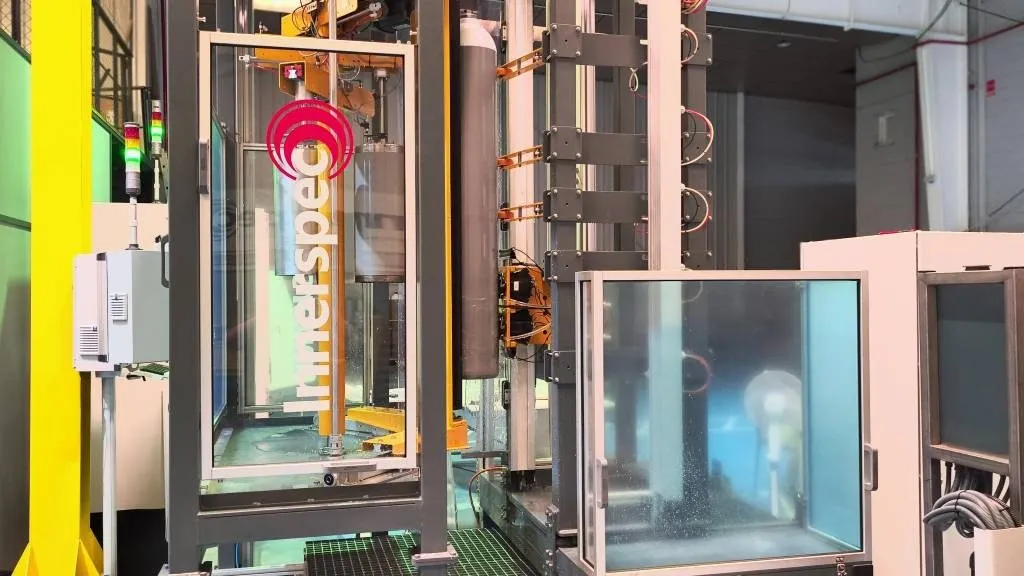

RONDO HPC sistemi, üretim hattına entegre çalışacak şekilde tasarlanmıştır. Tüpler otomatik olarak muayene hücresine alınır ve döndürülerek eksenel tarama yapılır. Bu yapı sayesinde hızlı, tekrarlanabilir ve yüksek hassasiyetli kontrol sağlanır.

Teknik Detay

Muayene Yöntemi: Ultrasonik Test (UT)
Sistem Tipi: Döner + eksenel tarama (rotasyon + lineer hareket)
Uygulama: Yüksek basınçlı gaz tüpleri (HPC)
Kapasite: 10 – 80 litre tüpler
Çap Aralığı: 140 – 267 mm
Yükseklik Aralığı: 450 – 2000 mm
Malzeme: Çelik ve alüminyum tüpler
Muayene Tipi: %100 hacimsel muayene + et kalınlığı haritalama
Tarama Mekanizması:
- Otomatik rotator (maks. 2 m/s)
- Eksenel hareket eden sensör sistemi
Sensör Yapısı:
- Tekli veya çift başlık (head)
- Maks. 10 sensörlü cluster yapı

Performans

Muayene Süresi: < 60 saniye / tüp
Kapasite: 60+ tüp / saat
Kalibrasyon:
- Entegre otomatik kalibrasyon istasyonu
- 3 adet referans tüp kapasitesi
- < 1 dakika kalibrasyon süresi

Öne Çıkan Özellikler

%100 hacimsel muayene ve detaylı kalınlık haritalama
Yüksek hızda tam otomatik inline kontrol
Döner + lineer tarama ile homojen kapsama
Gelişmiş veri çıktıları:
- A-scan
- C-scan
- Strip chart
- Otomatik kusur boyutlandırma
Üretim hattına tam entegrasyon (dikey konveyör sistemi)
Hem çelik hem alüminyum tüpler için uygun
