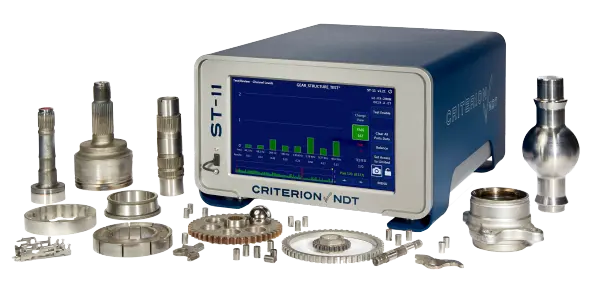

Criterion ST-11 Eddy Current Isıl İşlem ve Malzeme Yapısı Test Cihazı

Criterion ST-11, seri üretimde ısıl işlem ve malzeme yapısını tahribatsız olarak doğrulayan, üretim hattına özel tasarlanmış bir eddy current (girdap akımı) sorting cihazıdır. Isıl işlem sonrası mikroyapıyı, sertleştirme derinliği ve desenini (case depth / case pattern) kontrol eder; ayrıca malzeme karışıklığını, alaşımı, diş varlığını ve montajda eksik veya yanlış parçayı tespit eder. Kontrol, parçanın tamamında ve üretim hızında yapılır.

İşletmenize katkısı

• %100 kontrol, sıfır hurda numune: Numune kesip sertlik ölçmek yerine her parça hat hızında kontrol edilir; hatalı parça sevkiyata gitmez, garanti ve geri çağırma riski azalır.
• Tek ölçümde birden fazla hata: 8 frekanslı test ile ısıl işlem eksikliği, yanlış sertlik, case depth sapması ve malzeme karışıklığı aynı anda ayrılır.
• Hızlı devreye alma: “Set Up Assist” yalnızca sağlam (OK) üretim parçalarıyla test ayarını ve alarm limitlerini oluşturur; uzun kalibrasyon süreçleri gerekmez.

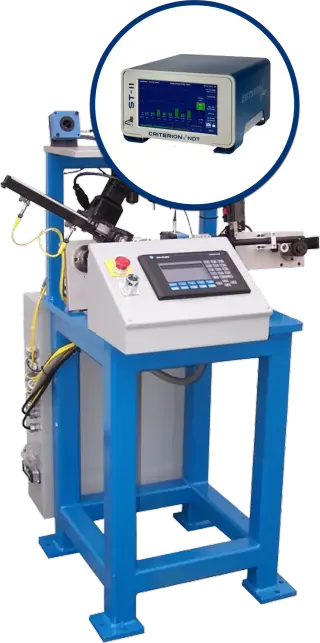

• Hatta kolay entegrasyon: TCP/IP ve dijital endüstriyel I/O ile PLC, robot ve ayırma (sorting) ünitelerine bağlanır; masaüstü istasyonda manuel de kullanılır.
• Atölye koşullarına dayanıklı: Fansız, tamamen alüminyum modüler gövde yağlı ve tozlu havayı içeri almaz.

Teknik özellikler

• Test yöntemi: Çok frekanslı eddy current (girdap akımı)
• Frekans aralığı: 5 Hz – 4 MHz
• Test frekansı: En fazla 8
• Prob sürüş gerilimi: 0,1 – 20 V
• Prob / bobin kanalı: 1
• Ekran: 10,1″ renkli dokunmatik
• Gösterimler / alarmlar: Elips, kanal seviyeleri, PASS/FAIL
• Bağlantı: TCP/IP, dijital endüstriyel I/O, 3 × USB
• Arayüz dilleri: İngilizce, İspanyolca, Çince
• Güç: Üniversal AC
• Boyutlar / ağırlık: 20 × 33 × 40 cm, 10 kg

Kullanım alanları

• Isıl işlem doğrulama: sertleştirilmiş / sertleştirilmemiş, eksik veya aşırı ısıl işlem
• Case depth ve case pattern (sertleştirme derinliği ve deseni) kontrolü
• Malzeme karışıklığı ve alaşım doğrulama
• Diş (vida) varlığı ve doğruluğu, iç/dış çap özellik kontrolü
• Montajlarda eksik veya yanlış bileşen tespiti

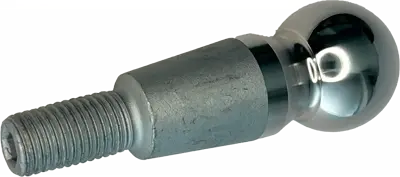

• Otomotiv: aks, homokinetik mil, dişli, rulman, rotil, braket ve klips

Çatlak kontrolü için Criterion CR-11, diğer eddy current çözümleri için Eddy Current Testi sayfamıza bakın. Kendi üretim parçalarınızla fizibilite çalışması ve teklif için NEXSEN ile iletişime geçin.
