MAXWELL PECT U11 | İzolasyon Üzerinden Korozyon Tespiti ve Haritalandırma Sistemi

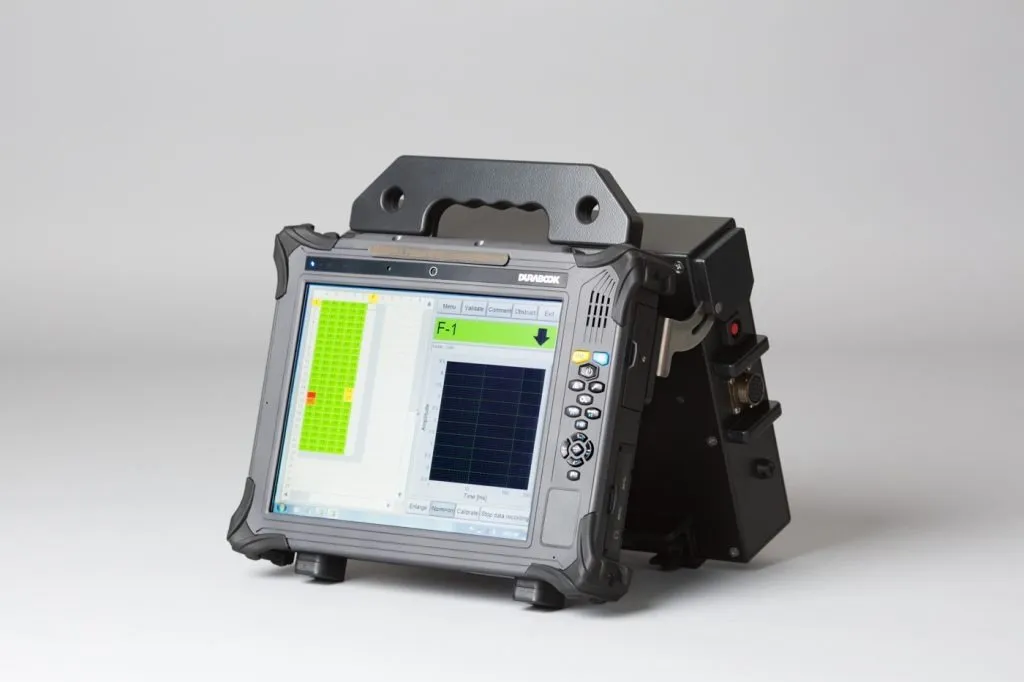

Endüstriyel tesislerde izolasyon altındaki korozyonu tespit etmek, çoğu zaman yalıtım ve koruyucu sacların sökülmesini gerektiren maliyetli bir süreçtir. MAXWELL PECT U11, karbon çelik boru hatları, tanklar, basınçlı kaplar ve proses ekipmanlarında izolasyon veya kaplama sökülmeden genel metal kaybının taranması için geliştirilmiş taşınabilir bir Pulsed Eddy Current – Darbeli Girdap Akımı sistemidir. Sektörde sıklıkla izolasyon üstü korozyon tespiti olarak aranan bu uygulama, teknik olarak izolasyonun altında meydana gelen korozyonun, yalıtım üzerinden taranmasıdır. MAXWELL PECT U11, özellikle İzolasyon Altı Korozyon — CUI incelemelerinde ortalama çelik et kalınlığı değişimlerinin belirlenmesine ve şüpheli bölgelerin önceliklendirilmesine yardımcı olur. Durabook U11i dokunmatik bilgisayarla bütünleşik taşınabilir yapısı sayesinde sistem, sahada tek bir operatör tarafından taşınabilir. Opsiyonel pozisyon encoderi kullanıldığında ölçüm sonuçları konum bilgisiyle eşleştirilerek renk kodlu korozyon haritalandırma ve raporlama çalışmaları gerçekleştirilebilir.

Teklif İste WhatsApp

Online Katalog ↗ Doğru ürün mü, emin değil misiniz? 3 soruda bulun →

İzolasyon Üzerinden CUI Tespiti ve Korozyon Haritalandırma

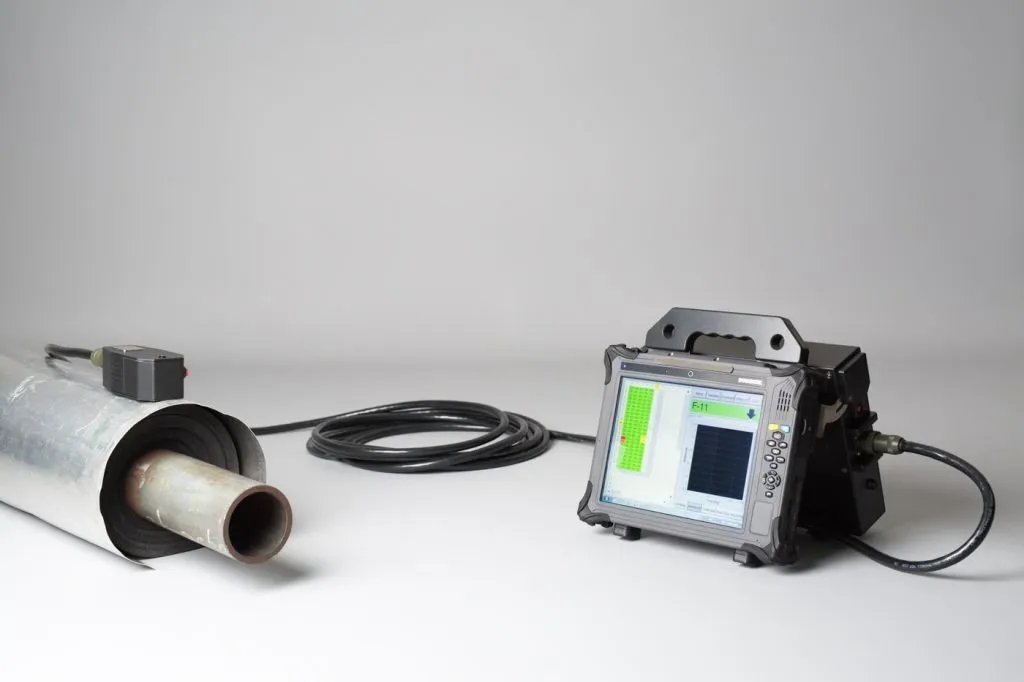

MAXWELL PECT U11, prob ile çelik yüzey arasında bulunan yalıtım, boya ve uygun metalik olmayan kaplamalar üzerinden ölçüm yapabilen elektromanyetik bir tahribatsız muayene sistemidir.

PECT probu tarafından oluşturulan elektromanyetik alan, ferromanyetik çelik içerisinde girdap akımları meydana getirir. Bu akımların zamana bağlı değişimi analiz edilerek probun kapsadığı ölçüm alanındaki ortalama çelik kalınlığı hesaplanır.

Bu yöntem sayesinde:

İzolasyonun tamamının sökülmesine gerek kalmadan geniş alanlar taranabilir.
Genel metal kaybı ve et kalınlığı değişimleri belirlenebilir.
Şüpheli bölgeler lokal UT veya diğer doğrulama yöntemleri için işaretlenebilir.
Bakım ve izolasyon sökme çalışmaları risk durumuna göre planlanabilir.

PECT, çok küçük ve lokal çukurcukların kesin boyutlandırılmasından çok, genel korozyon taraması ve önceliklendirme amacıyla kullanılmalıdır.

Encoder Destekli Korozyon Haritalandırma

Opsiyonel tek eksenli pozisyon encoderi, S, M, L ve XL standart problara bağlanabilir. Encoder, probun hareketi sırasında ölçüm sonuçlarının konum bilgisiyle ilişkilendirilmesini sağlar.

Sistem üç farklı veri toplama yöntemi sunar:

Nokta bazlı manuel ölçüm
Prob hareket ederken encoder tetiklemeli dinamik tarama
Probun sabit kaldığını algılayarak ölçüm alan Stop & Go modu

Toplanan veriler renk kodlarıyla görüntülenebilir ve Microsoft Excel üzerinden özelleştirilebilir raporlara aktarılabilir. Bu yapı, boru hattı veya ekipman üzerindeki et kalınlığı değişimlerinin daha kolay değerlendirilmesini sağlar.

Ölçüm Performansı

Çelik et kalınlığı aralığı

MAXWELL PECT U11, 2–65 mm aralığındaki çelik et kalınlıklarında kullanılabilir.

Maksimum lift-off mesafesi

Maksimum prob-çelik mesafesi, incelenen çeliğin et kalınlığına bağlıdır:

Çelik et kalınlığı	Maksimum lift-off
15 mm ve altı	250 mm
15–30 mm	200 mm
30–65 mm	100 mm

Bu nedenle “250 mm izolasyon üzerinden her koşulda ölçüm” şeklinde kesin bir ifade kullanılmamalıdır.

Tipik ölçüm doğruluğu

PECT sistemi, probun footprint alanı içerisindeki ortalama çelik kalınlığını tipik ±%10 doğrulukla ölçer.

Ölçüm alanı — Footprint

Ölçüm alanının çapı yaklaşık olarak izolasyon kalınlığının 1,5 katıdır ve minimum 25 mm’dir. İzolasyon kalınlığı arttıkça sistemin ortalamasını aldığı yüzey alanı da büyür.

Hızlı Veri Toplama

Tipik ölçüm süreleri çelik et kalınlığına göre değişir:

Et kalınlığı	Tipik okuma süresi
3–12 mm	0,5 saniye
12–25 mm	1 saniye
25–50 mm	2 saniye

Ölçüm süresi; boru titreşimi, uygulama koşulları ve seçilen parametrelerden etkilenebilir.

Dört Standart Prob

Standart sistem, farklı lift-off mesafelerine göre optimize edilmiş dört prob içerir:

Prob	Nominal lift-off aralığı
S — Small	0–20 mm
M — Medium	25–75 mm
L — Large	40–125 mm
XL — Extra Large	75–250 mm

Muayene başlangıcında gerçekleştirilen test ölçümleri kullanılarak uygun prob ve ölçüm parametrelerinin seçimi yazılım tarafından desteklenir.

Batarya ve Taşınabilirlik

MAXWELL PECT U11’in ana bataryaları tipik olarak 8 saat çalışma süresi sunar. Hot-swappable batarya yapısı sayesinde bataryalar cihaz kapatılmadan değiştirilebilir.

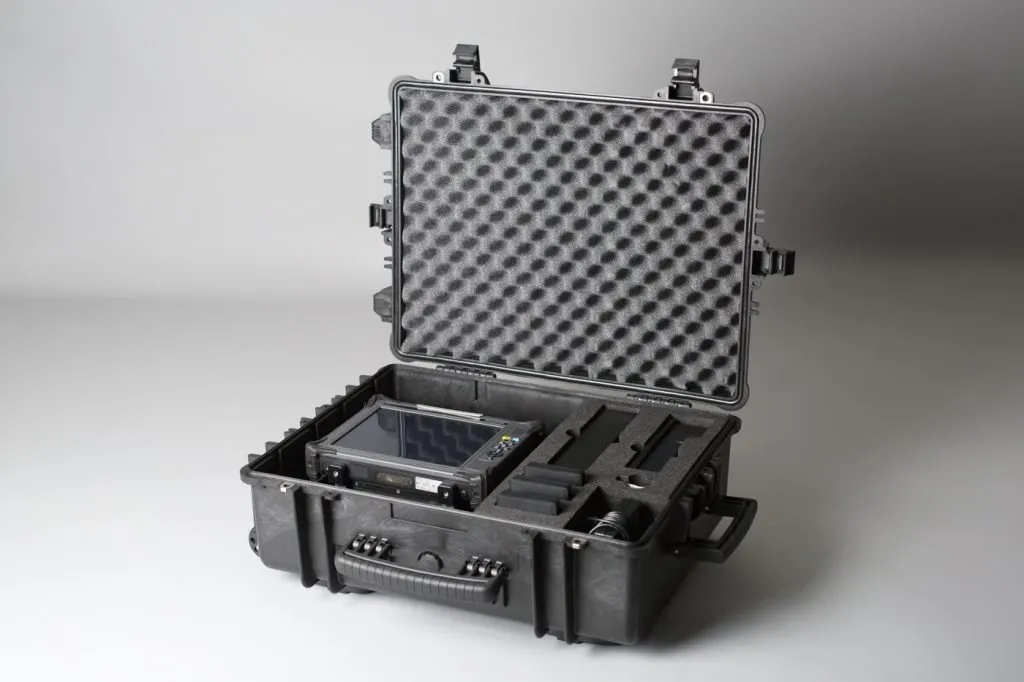

Cihaz ve bataryalarla birlikte sistem yaklaşık 7,5 kg ağırlığındadır. Omuz askısı ve sırt çantası kullanılarak cihaz, kablo, prob ve encoder tek bir operatör tarafından saha içerisinde taşınabilir. Buradaki “hands-free” özelliği cihazın taşınmasına ilişkindir; muayenenin eller kullanılmadan yapıldığı anlamına gelmez.

Raporlama ve Yazılım

Windows 10 ve Windows 11 uyumlu analiz yazılımı
Lisans ücreti gerektirmeyen sınırsız analiz yazılımı kopyası
Otomatik analiz seçeneği
Ölçüm sinyallerinin veri dosyalarında saklanması
Ham verilerin Excel’e aktarılabilmesi
Doğrudan Microsoft Excel raporlaması
Özelleştirilebilir rapor düzeni
Çok dilli kullanıcı arayüzü
Gelişmiş kullanıcılar için ayarlanabilir ölçüm parametreleri

Saha Kullanımına Uygun Yapı

MAXWELL PECT U11;

IP65 koruma sınıfına,
tuz ve sis dayanımına,
-20 °C ile +40 °C çalışma sıcaklığına,
Wi-Fi, Bluetooth ve USB 3.0 bağlantısına,
CE, RoHS ve FCC Part 15B uygunluğuna

sahiptir. Bu özellikler sistemi rafineri, petrokimya, enerji üretimi ve offshore uygulamalarına uygun hale getirir.

Kullanım Alanları

İzolasyon altı korozyon — CUI incelemeleri
İzolasyon üzerinden korozyon tespiti
Boru hattı korozyon taraması
Korozyon haritalandırma
Basınçlı kaplar
Proses boruları
Depolama tankları
Tank çevresel taban plakaları
Yangın koruma kaplaması altındaki korozyon — CUF
Splash zone uygulamaları
Rafineri ve petrokimya tesisleri
Enerji santralleri
Offshore tesisler

Pulsed Eddy Current yöntemi ile alakalı daha detaylı bilgi almak için bizlere ulaşabilirsiniz.
