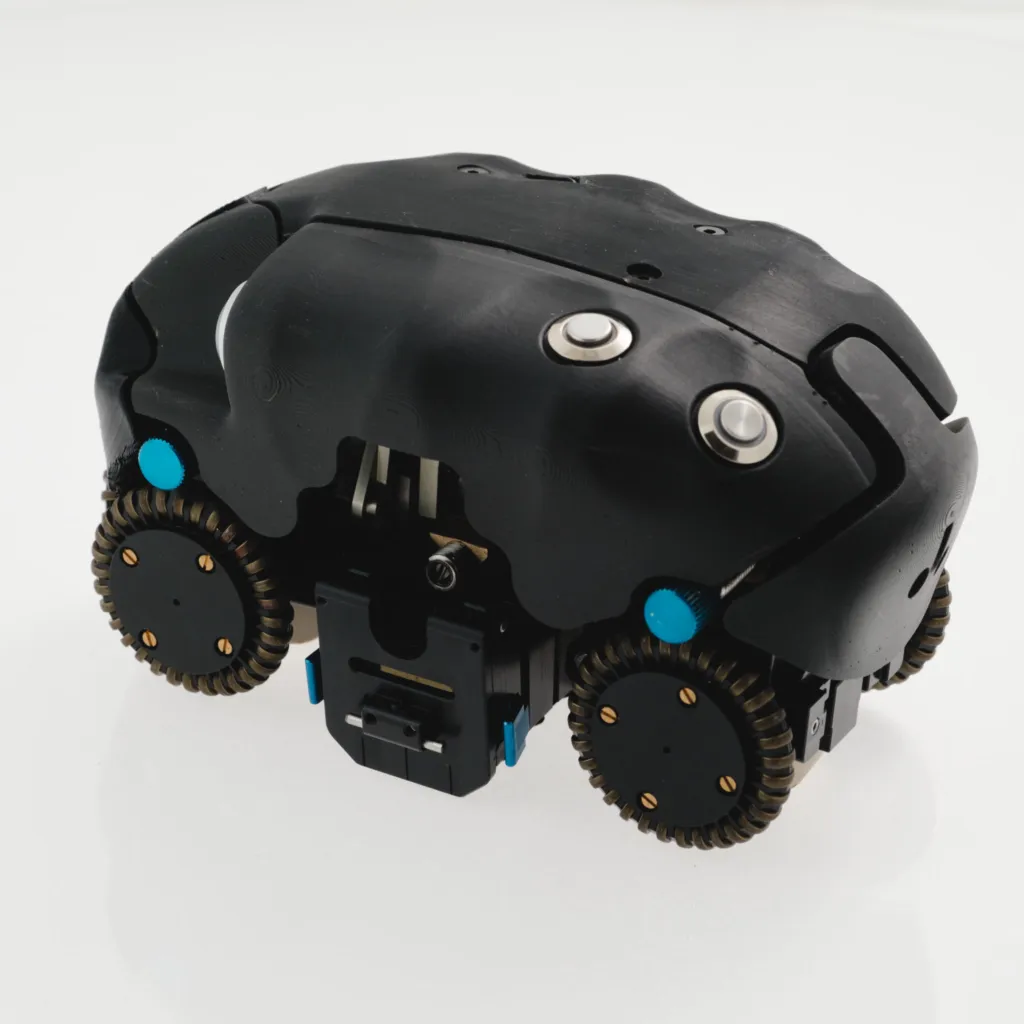

Ekoscan METIS Phased Array Kalınlık Ölçüm ve Korozyon Haritalama Tarayıcısı

Ekoscan METIS, boru, dirsek ve vanalarda et kalınlığı ölçümü ve korozyon haritalama için geliştirilmiş, sahada kolayca taşınan kodlayıcılı (enkoderli) manuel phased array tarayıcı sistemidir. Esnek phased array prob, iki eksenli konum kodlama, gerçek zamanlı analiz ve dijital kayıt tek bir pakette birleşir. Böylece elle yapılan noktasal UT kalınlık ölçümleri ve kâğıda yazılan sonuçlar, izlenebilir, tekrarlanabilir ve yüksek çözünürlüklü kalınlık haritalarına dönüşür.

Hangi sorunu çözer?

Birçok tesiste boru et kalınlığı hâlâ önceden işaretlenmiş noktalarda, tek elemanlı problarla elle ölçülür ve değerler kâğıda yazılır. Bu yöntemin zayıf yönleri bellidir:

• Sonuç operatöre bağlıdır; aynı nokta iki farklı kampanyada aynı şekilde ölçülemeyebilir.
• Elle yazımda transkripsiyon hataları olur, veriler denetime hazır ve izlenebilir değildir.
• Noktalar arasında kalan bölgelerdeki lokal incelme gözden kaçabilir.
• Dirsek, te ve redüksiyon gibi karmaşık geometrilerde standart problarla ölçüm zordur.
• Uzun ölçüm süreleri, yoğun kuplant kullanımı ve ergonomik zorluklar iş güvenliği riskini artırır.

İşletmenize katkısı

• Daha fazla veri, daha kısa sürede: Kampanya başına daha yoğun ölçüm yapılır, kurulum ve veri toplama süresi kısalır.
• Daha az uzman operatör ihtiyacı: Rehberli iş akışı sayesinde farklı seviyelerdeki operatörler sistemi kullanabilir.
• Uzun dönem işletme (LTO) kararları için güvenilir veri: Kodlanmış ve kayıtlı ölçümler kampanyadan kampanyaya karşılaştırılabilir; incelme hızı ve kalan ömür değerlendirmesi kolaylaşır.
• Denetime hazır kayıt: Ölçümler dijital olarak saklanır; nükleer işletmeci EDF’nin gerekliliklerine uygun dijital kayıt yapılır.
• Daha az sarf malzemesi: Kuplant ve tehlikeli sarf malzemesi kullanımı azalır.
• Mevcut yatırımları korur: Modüler mimari, eski sistemlerle ve dijital varlık yönetim sistemleriyle birlikte çalışmaya uygundur.

Sistem bileşenleri

• Esnek phased array prob: Boru eğriliğine ve karmaşık geometrilere uyum sağlar; tek geçişte geniş bir şeridi tarar.
• İki eksenli kodlanmış (encoded) veri toplama: Her ölçüm konumuyla birlikte kaydedilir; sonuç bir C-scan kalınlık haritasıdır.
• Gerçek zamanlı analiz ve dijital kayıt: Kalınlık haritası tarama sırasında ekranda oluşur, veri doğrulaması sahada yapılır.
• Rehberli iş akışı: Kurulumdan raporlamaya adım adım ilerleyen arayüz.
• Kompakt, sahada taşınabilir yapı: Hızlı kurulum ve dar alanlarda çalışma.

Kullanım alanları

• Nükleer santrallerde birincil ve ikincil devre boruları
• Buhar jeneratörleri ve vanalar
• Akış kaynaklı korozyon ve erozyon (FAC) takip programları
• Dirsek, te ve redüksiyon gibi karmaşık geometrilerde et kalınlığı haritalama
• Periyodik bakım duruşlarında hızlı, izlenebilir kalınlık kampanyaları

Diğer tarayıcı seçenekleri

METIS, kalınlık ölçümü ve korozyon haritalamaya odaklanır. Uygulamanıza göre diğer tarayıcılarımızı da inceleyin:

• WELDSCAN modüler manuel kaynak tarayıcısı: PAUT ve TOFD ile kaynak muayenesi
• REVOLVER DUAL orbital boru tarayıcısı: çevresel boru kaynaklarında çift problu tarama
• NANOSCAN NOZZLE: nozul kaynakları
• HANDSCAN Mini manyetik tarayıcı: dar alanlarda tek elle tarama
• MATRYX XY iki eksenli tarayıcı: geniş yüzeylerde X-Y C-scan
• BANDIT otomatik tarayıcı robot: büyük tank ve boru yüzeylerinde otomatik korozyon haritalama
• THERMALSCAN: yüksek sıcaklıktaki yüzeylerde otomatik tarama

Tüm seçenekler için Manuel Tarayıcılar ve Otomatik Tarayıcılar sayfalarımıza, phased array cihazları için PAUT Cihazları, noktasal ölçüm için Ultrasonik Kalınlık Ölçüm Cihazları gruplarımıza göz atın. Ekoscan’ın diğer ürünleri Ekoscan Türkiye sayfasında. Demo, fizibilite ve teklif için NEXSEN ile iletişime geçin.
