Bir nükleer santralde boru et kalınlığı, yalnızca bir bakım parametresi değildir. Yapısal bütünlüğün, mevzuata uygunluğun ve santralin uzun dönem işletme (LTO) kararlarının temel verilerinden biridir. Birincil ve ikincil devre borularında, dirseklerde ve vanalarda zamanla oluşan incelme doğru ve zamanında ölçülmezse sonuç plansız duruş, pahalı onarım ya da güvenlik riski olabilir.
Bu rehberde nükleer santrallerde boru et kalınlığının neden ve nasıl ölçüldüğünü, klasik manuel ultrasonik ölçümün sınırlarını ve kodlanmış phased array (PAUT) korozyon haritalamanın bu sınırları nasıl aştığını anlatıyoruz. Örnek olarak Fransa’nın nükleer işletmecisi EDF’nin gerekliliklerine göre geliştirilen Ekoscan METIS çözümünü inceliyoruz.
Nükleer santrallerde boru et kalınlığı neden kritik?
Santral boruları yüksek sıcaklık, basınç ve akış hızı altında çalışır. Özellikle ikincil devrede su ve buharın taşındığı borularda akış hızlandırılmış korozyon (FAC) ve erozyon, boru duvarını yıllar içinde inceltir. İncelme genellikle dirsek, te, redüksiyon, vana ve orifis çıkışı gibi akışın yön ve hız değiştirdiği bölgelerde yoğunlaşır. Bu nedenle santraller, belirli bileşenlerin et kalınlığını her bakım duruşunda ölçen ve önceki ölçümlerle karşılaştıran izleme programları yürütür.
Bu programların amacı üç soruya cevap vermektir:
- Boru bugün minimum izin verilen et kalınlığının üzerinde mi?
- İncelme hangi hızla ilerliyor?
- Bir sonraki ölçüme veya değişime kadar kalan ömür yeterli mi?
Bu sorulara güvenilir cevap, ancak tekrarlanabilir ve karşılaştırılabilir ölçümlerle mümkündür.
Klasik yöntem: noktasal manuel UT ölçümü ve sınırları
Geleneksel uygulamada boru yüzeyi bir ızgara ile işaretlenir; operatör her noktada tek elemanlı bir prob ve ultrasonik kalınlık ölçüm cihazı ile değer okur ve sonucu çoğu zaman elle kayıt formuna yazar. Bu yöntem basit ve ucuzdur, ancak nükleer ölçekte ciddi sınırları vardır:
- İzlenebilirlik zayıftır: Kâğıt kayıtlar ve elle aktarım, veriyi denetime hazır hale getirmez.
- Tekrarlanabilirlik düşüktür: Sonuç operatörün probu nereye ve nasıl koyduğuna bağlıdır; aynı nokta farklı kampanyalarda aynı şekilde ölçülemeyebilir.
- Transkripsiyon hataları veri kalitesini bozar.
- Izgara noktaları arasındaki lokal incelme kaçırılabilir.
- Karmaşık geometriler (dirsek iç ve dış kavisi, te bağlantıları) standart problarla zor ölçülür.
- Uzun süre ve yoğun insan gücü gerektirir; radyasyon alanlarında geçirilen süre, ergonomik zorluklar ve kimyasal kuplant kullanımı iş güvenliği riskini artırır.
Çözüm: kodlanmış phased array ile korozyon haritalama
Phased array ultrasonik test (PAUT), tek bir prob içinde çok sayıda elemanı kullanarak bir seferde geniş bir şeridi tarar. Prob bir tarayıcıya takılıp konum kodlayıcılarla (enkoder) birlikte hareket ettirildiğinde, her kalınlık değeri konumuyla birlikte kaydedilir. Sonuç, noktasal değerler yerine boru yüzeyinin renkli bir C-scan kalınlık haritasıdır.
Bu yaklaşımın farkı:
- %100’e yakın alan kapsaması: Izgara noktaları arasındaki lokal incelmeler görünür hale gelir.
- Karşılaştırılabilir veri: Aynı bölge her kampanyada aynı koordinatlarla ölçülür; incelme hızı doğrudan hesaplanır.
- Dijital ve denetime hazır kayıt: Elle yazım ortadan kalkar.
- Daha kısa süre: Daha fazla veri daha az sürede toplanır; radyasyon alanında geçirilen süre azalır.
Ekoscan METIS nasıl çalışır?

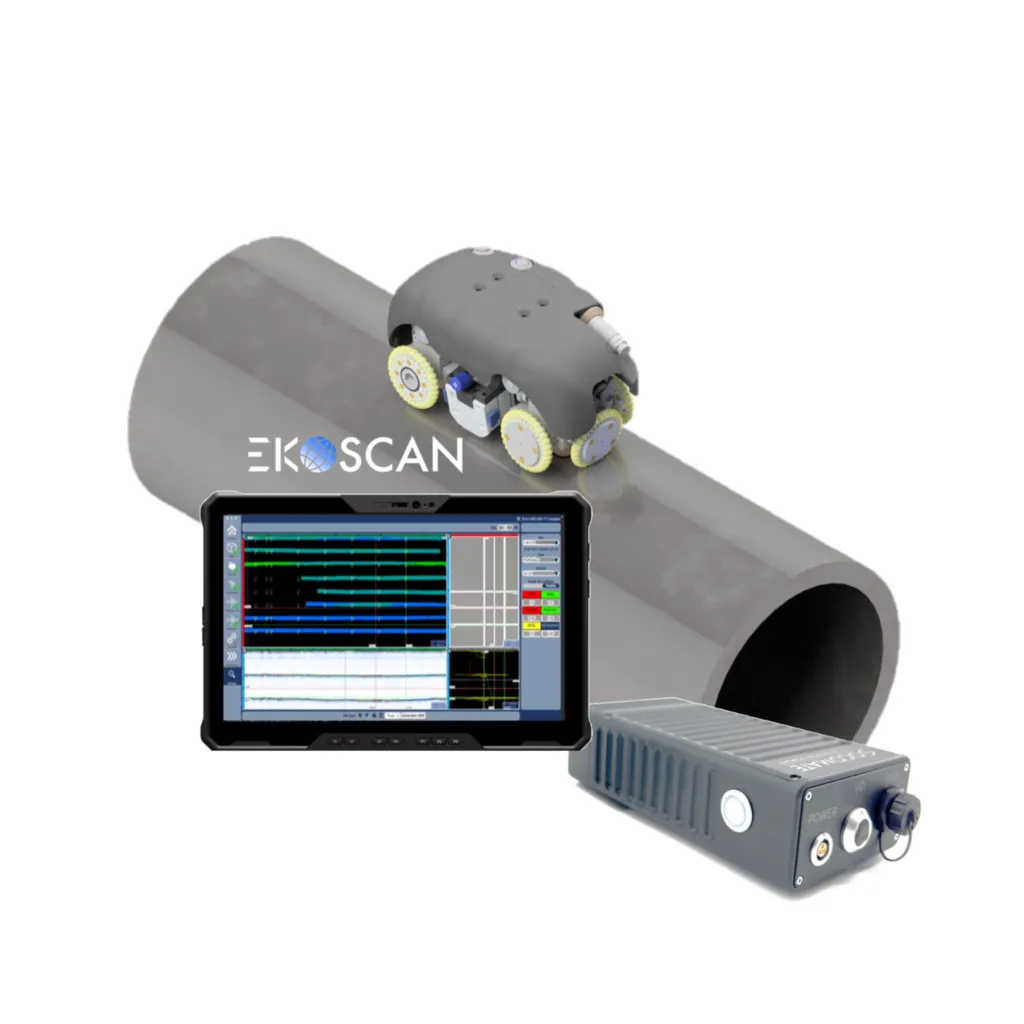

Ekoscan METIS, nükleer boru et kalınlığı ölçümü için geliştirilmiş, sahada kolayca taşınan, kompakt ve modüler bir muayene sistemidir. Dört temel bileşenden oluşur:

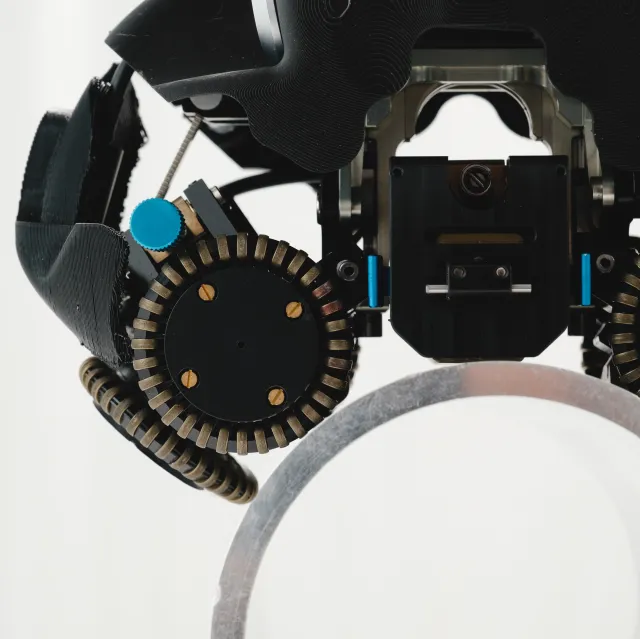

- Esnek phased array prob: Prob, boru eğriliğine ve karmaşık geometrilere uyum sağlar. Düz bir yüzeyde de, küçük çaplı bir boruda da temas kalitesi korunur.
- İki eksenli kodlanmış veri toplama: Tarayıcının tekerlekleri üzerindeki kodlayıcılar, ölçümün boru üzerindeki konumunu iki eksende kaydeder.
- Gerçek zamanlı analiz ve EDF gerekliliklerine uygun dijital kayıt: Kalınlık haritası tarama sırasında ekranda oluşur; veri sahada doğrulanır ve kayıt altına alınır.
- Rehberli iş akışı: Arayüz operatörü kurulumdan raporlamaya adım adım yönlendirir; farklı seviyedeki operatörler sistemi kullanabilir.

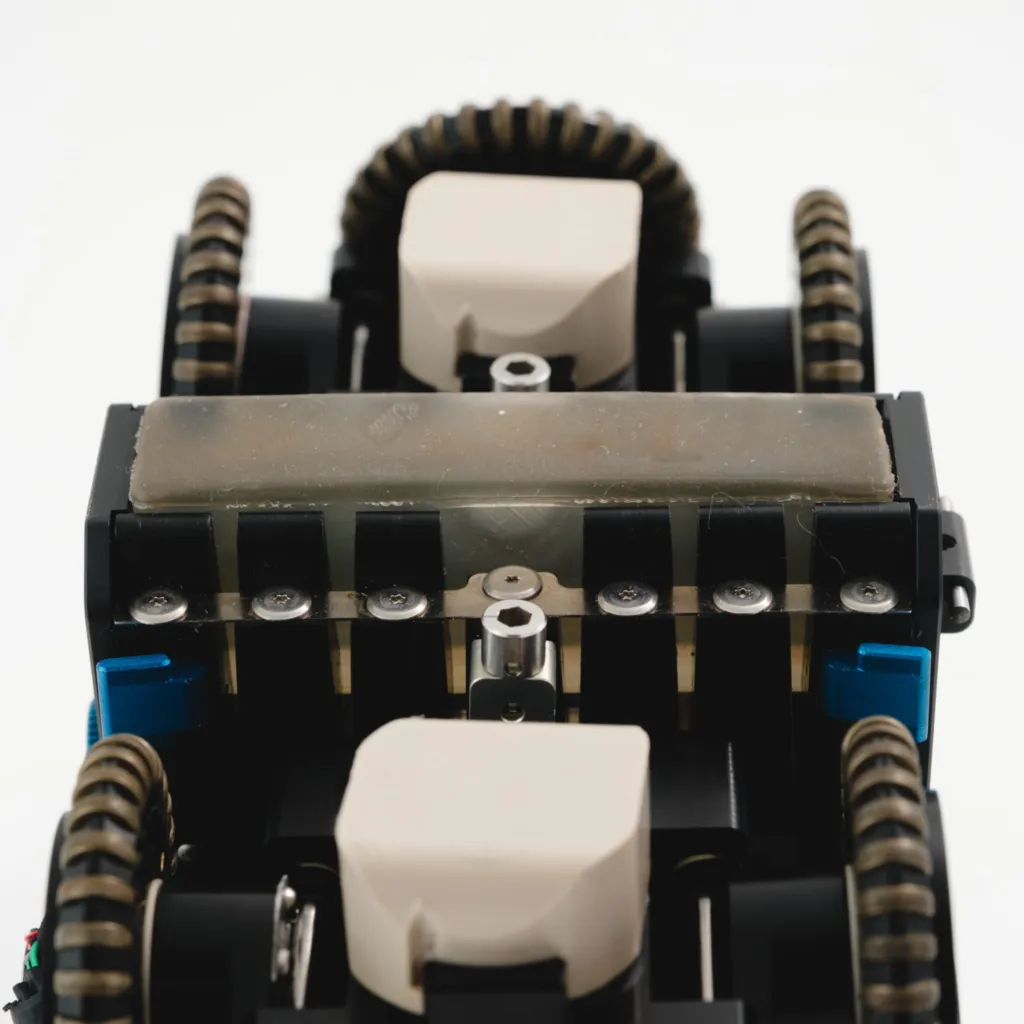

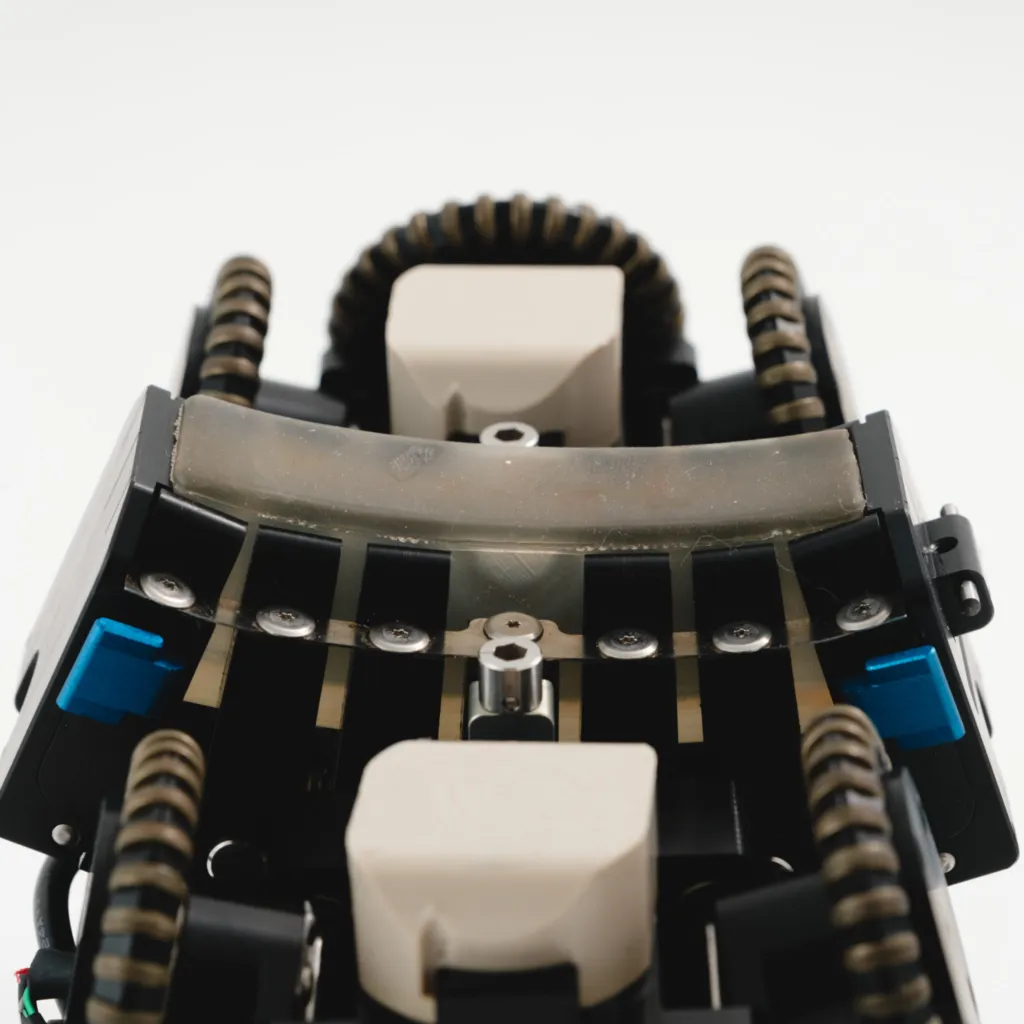

Esnek probun avantajı, yukarıdaki iki görselde açıkça görülüyor: aynı prob düz konumdan boru eğriliğine uyum sağlayacak şekilde bükülür. Bu sayede farklı çaplardaki borular ve dirsekler için ayrı ayrı sert prob ve kama (wedge) setleri gerekmez.

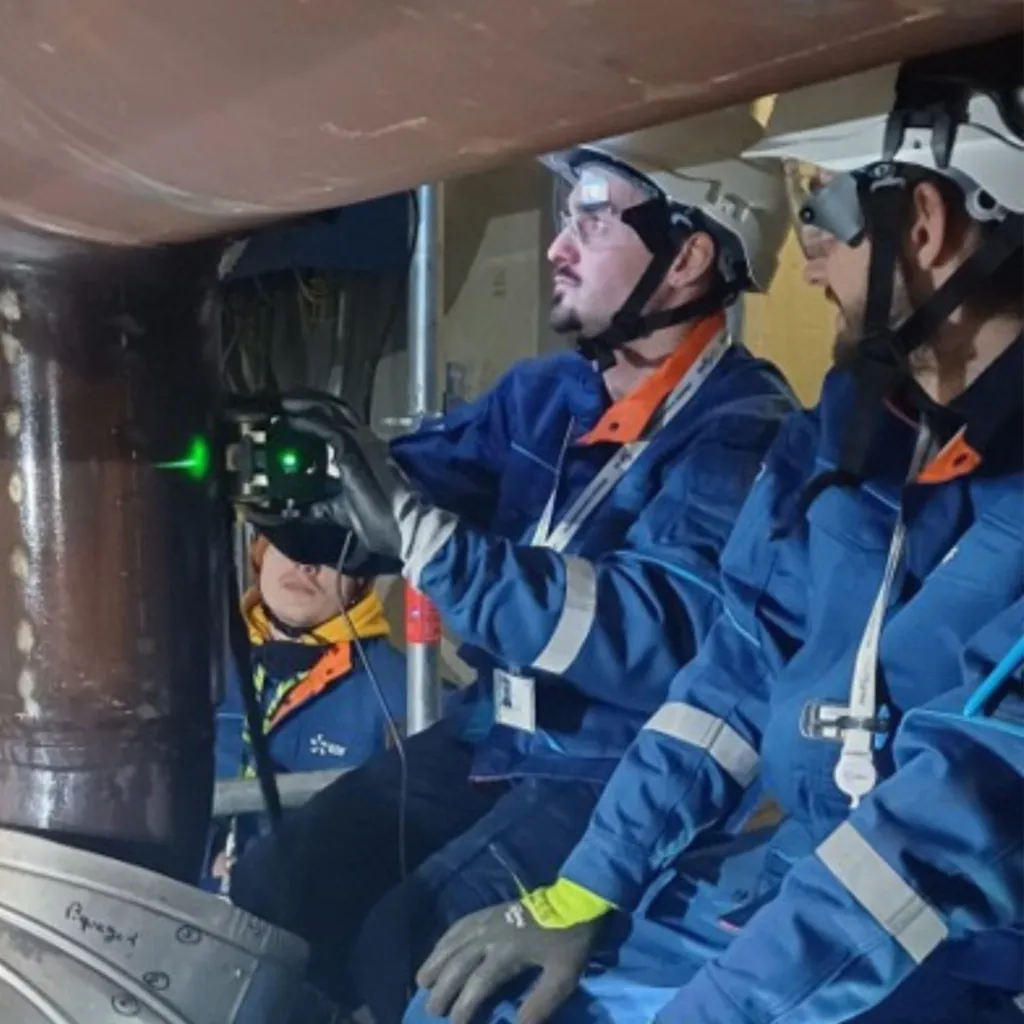

Sahada uygulama: adım adım
- Bileşen ve bölge seçimi: İzleme programındaki dirsek, te, redüksiyon veya düz boru bölgesi belirlenir.
- Hızlı kurulum: Tarayıcı boruya yerleştirilir, rehberli iş akışında bileşen bilgileri girilir.
- Kodlanmış tarama: Operatör tarayıcıyı boru üzerinde hareket ettirir; kalınlık haritası anında oluşur.
- Sahada doğrulama: Kapsama ve veri kalitesi tarama bitmeden kontrol edilir; eksik bölge varsa hemen tekrar taranır.
- Kayıt ve karşılaştırma: Veri dijital olarak saklanır, önceki kampanyalarla karşılaştırılır ve incelme hızı ile kalan ömür değerlendirilir.
Elde edilen kazanımlar
| Konu | Manuel noktasal UT | METIS ile kodlanmış PAUT |
|---|---|---|
| Kapsama | Izgara noktaları | Taranan alanın tamamı (C-scan harita) |
| Kayıt | Çoğunlukla elle yazım | Dijital, konumlu ve denetime hazır |
| Tekrarlanabilirlik | Operatöre bağlı | Kodlanmış konum ile yüksek |
| Karmaşık geometri | Zor | Esnek prob ile uyumlu |
| Operatör ihtiyacı | Deneyimli uzman | Rehberli iş akışı ile farklı seviyeler |
| Kuplant ve sarf | Yoğun | Azaltılmış |
Ekoscan’ın aktardığı kazanımlar arasında kampanya başına daha yoğun muayene, daha kısa kurulum ve veri toplama süresi, daha az uzman operatör ihtiyacı, LTO kararları için tekrarlanabilir veri, daha az tehlikeli kuplant kullanımı ve eski sistemlerle birlikte çalışabilirlik yer alıyor.
Sadece nükleer değil
Akış kaynaklı korozyon ve erozyon, termik santrallerin buhar ve besleme suyu hatlarında, rafineri ve petrokimya tesislerinin proses borularında ve kimya endüstrisinde de aynı sorunları yaratır. Kodlanmış phased array ile korozyon haritalama, bu tesislerde de noktasal ölçümün yerini almaktadır. Türkiye’de nükleer enerjinin gündemde olduğu bu dönemde, izlenebilir kalınlık ölçümü altyapısını kurmak, enerji tesisleri ve onlara hizmet veren muayene firmaları için önemli bir yatırım.
Doğru tarayıcıyı seçmek
Her uygulama aynı tarayıcıyı gerektirmez. Kalınlık ve korozyon haritalama için METIS; kaynak muayenesi için WELDSCAN ve çevresel boru kaynakları için REVOLVER DUAL; nozullar için NANOSCAN NOZZLE; geniş tank ve boru yüzeylerinde otomatik korozyon haritalama için BANDIT; sıcak yüzeyler için THERMALSCAN öne çıkar. Tüm seçenekler Manuel Tarayıcılar ve Otomatik Tarayıcılar sayfalarımızda; phased array cihazları PAUT Cihazları grubunda.
Sık sorulan sorular
Phased array ile kalınlık ölçümü, klasik UT kalınlık ölçümünün yerini alır mı?
Tamamen değil. Noktasal kontroller, hızlı doğrulama ve küçük bölgeler için ultrasonik kalınlık ölçüm cihazları kullanılmaya devam eder. Kodlanmış PAUT ise izleme programlarındaki kritik bileşenlerde tam alan haritası ve karşılaştırılabilir veri sağlar.
C-scan kalınlık haritası nedir?
Taranan yüzeyin her noktasındaki et kalınlığını renklerle gösteren iki boyutlu bir haritadır. İncelen bölgeler farklı renkte görünür; minimum kalınlık ve konumu doğrudan okunur.
Esnek prob neden önemli?
Esnek prob boru eğriliğine uyum sağlar; farklı çaplar ve karmaşık geometriler için ayrı sert prob ve kama setlerine duyulan ihtiyacı azaltır, temas kalitesini artırır.
NEXSEN ve Ekoscan
NEXSEN, Ekoscan ürünlerini Türkiye’de sunar. Ekoscan METIS için demo, uygulama fizibilitesi, eğitim ve teknik destek veriyoruz. Ekoscan’ın phased array cihazı SPIKE ve eddy current çözümleri için marka sayfamıza göz atabilirsiniz. Tesisinizdeki kalınlık ölçüm programını birlikte değerlendirmek için bize ulaşın.
