Havacılıktan rüzgar enerjisine, savunmadan otomotive kadar pek çok sektörde kompozit malzeme kullanımı hızla artıyor. Hafiflik ve dayanım avantajı getiren bu yapılar, beraberinde gözle görülmeyen riskler de getiriyor: delaminasyon, disbond (yapışma kaybı), kissing bond ve ezilmiş honeycomb çekirdek. Bu hatalar yüzeyden görünmez, fakat parçanın taşıma kapasitesini ve servis ömrünü doğrudan etkiler.
Yöneticilerin sorusu basittir: Bu hataları nasıl hızlı, güvenilir ve ekonomik şekilde bulabiliriz? Bu yazıda lazer shearografinin ne olduğunu, hangi hataları bulduğunu, ultrasonik muayeneyle farkını ve yatırım kararı verirken dikkat edilmesi gerekenleri anlatıyoruz.
Lazer shearografi nedir?
Lazer shearografi (laser shearography), lazer benek (speckle) kesme interferometrisi prensibiyle çalışan optik bir tahribatsız muayene (NDT) yöntemidir. Ölçüm üç adımda gerçekleşir:
- Referans görüntü: Lazerle aydınlatılan yüzeyin yük uygulanmadan önceki hali kaydedilir.
- Küçük bir yük: Parçaya ısı (termal uyarım) veya kısmi vakum (vakum uyarım) uygulanır. Yüzey mikrometrenin altında değerlerle eğilir.
- Karşılaştırma: İki durum arasındaki fark faz haritası olarak görüntülenir. Sağlam bölgeler düzgün görünürken yüzey altındaki zayıf bölgeler belirgin halkalar olarak ortaya çıkar.
Sensör lazer ışığının girişimine duyarlı olduğu için mikrometre altı eğilmeleri bile algılar. Malzemenin rijitliğine ve uygulanan yüke bağlı olarak yüzeyin yaklaşık 40 mm altına kadar hatalar tespit edilebilir.
Shearografi hangi hataları bulur?
- Honeycomb ve sandviç yapılar: disbond, çatlamış veya ezilmiş çekirdek, node bond ayrılması, kissing bond, deri ile çekirdek arasında korozyon
- Laminatlar ve sargılı yapılar: delaminasyon, katman kırışıklığı (ply wrinkling), sıvı girişi, kuru bölgeler
- Yapıştırma bağlantıları ve kaplamalar: disbond, kuru nokta, kissing bond
- Köpük, sızdırmazlık malzemesi, seramik: boşluk, gözeneklilik, çatlak
Özellikle kissing bond, yani yüzeylerin temas ettiği ama yük taşımadığı yapışma hatası, birçok yöntemde gözden kaçar. Shearografi yükleme altında bu bölgelerin farklı davranışını doğrudan görüntüler.
Shearografi mi, ultrasonik muayene mi?
| Kriter | Lazer shearografi | Ultrasonik muayene (UT / PAUT) |
|---|---|---|
| Temas ve kuplant | Temassız, kuplant yok | Genellikle kuplant veya su gerekir |
| Muayene hızı | Çok yüksek; tek çekimde m² mertebesinde alan | Nokta veya hat bazında tarama; geniş alanda daha yavaş |
| En güçlü olduğu hatalar | Disbond, kissing bond, honeycomb hasarı, katman kırışıklığı | Hata derinliği ve boyutu, kalın parçalarda iç hatalar |
| Derinlik bilgisi | Sınırlı; hatanın yeri ve büyüklüğü net | Güçlü; derinlik ve kalınlık ölçer |
| Otomasyon | Robot ve portal sistemlere kolay entegre | Mümkün; su jetli veya daldırma sistemler gerekir |
Pratikte iki yöntem birbirini tamamlar: shearografi büyük alanı hızla tarar, ultrasonik muayene şüpheli bölgeyi detaylandırır. Bu yaklaşım toplam muayene süresini ve maliyetini önemli ölçüde düşürür.
Termal mi, vakum mu?
Termal uyarım laminat ve sargılı yapılarda delaminasyon ile katman kırışıklığını bulmak için idealdir ve tamamen temassızdır. Vakum uyarım ise honeycomb ve sandviç yapılardaki disbond ve kissing bond hatalarında öne çıkar. Ayrıntılar için termal ve vakum uyarım sistemleri sayfamıza bakabilirsiniz.
Sektörlerden uygulama örnekleri

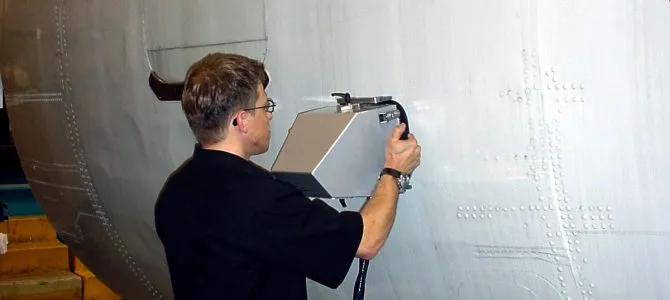

Havacılık ve MRO: Radom, nasel, kaporta, kumanda yüzeyleri ve uydu güneş panelleri gibi kompozit ve honeycomb parçalar, hat ve üs bakımında hızlı şekilde kontrol edilir. Kuş çarpması, dolu veya yer ekipmanı kaynaklı darbe hasarları saniyeler içinde görüntülenir.
Helikopter rotor palleri: Robotik shearografi hücreleri, uzun ve karmaşık geometrili palleri operatörden bağımsız ve tekrarlanabilir şekilde muayene eder.

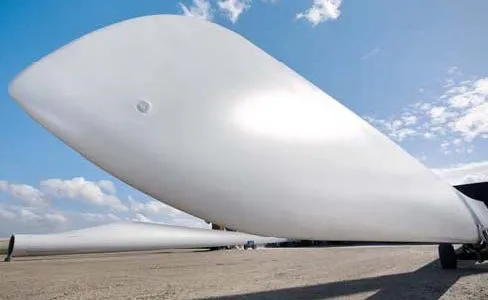

Rüzgar enerjisi: Artan kanat üretim hızına ayak uydurmak için, yapıştırma hatları ve laminat bölgeleri geniş görüş alanlı sensörlerle üretim hattında kontrol edilir.
Denizcilik, savunma ve otomotiv: Tekne gövdesi ve dümenler, kompozit savunma yapıları ve kompozit sargılı CNG / hidrojen basınçlı kapları da shearografinin yaygın uygulama alanlarıdır.
Yatırım kararı öncesi 6 soru
- Ne kadar alan muayene ediyoruz? Günlük m² ihtiyacı, el tipi sistem mi otomatik hücre mi sorusunu belirler.
- Hangi hataları arıyoruz? Disbond ve kissing bond mu, delaminasyon ve katman kırışıklığı mı? Bu, uyarım yöntemini belirler.
- Muayene nerede yapılacak? Sahada, hat bakımında mı, yoksa üretim hattında mı?
- Otomasyon hedefimiz var mı? Robot veya portal entegrasyonu ileride gerekecek mi?
- Personel nitelendirmesi: Ekibimiz EN 4179 / NAS 410 kapsamında eğitilecek mi?
- Müşteri ve otorite onayı: Ana üretici (OEM) veya müşteri prosedürlerinde shearografi tanımlı mı?
Dantec Dynamics çözümleri ve NEXSEN
NEXSEN, Dantec Dynamics lazer shearografi sistemlerinin Türkiye distribütörüdür. İhtiyacınıza göre üç ana çözüm sunuyoruz:
- Dantec FlawHunter: Entegre vakumlu, tek kabloyla çalışan el tipi sistem; sahada ve MRO’da saniyeler içinde sonuç.
- Dantec FlawExplorer: 3,4 × 2,8 m’ye kadar görüş alanı; termal veya vakum uyarım; robotik otomasyona hazır.
- Dantec FlawScout: Kalite kontrol, Ar-Ge ve NDT eğitimi için kompakt ve ekonomik sensör.
Parçanız için doğru sistemi birlikte belirleyelim. Numune parçanız üzerinde demo ve fizibilite çalışması için bizimle iletişime geçin veya tüm seçenekleri lazer shearografi sistemleri sayfamızda inceleyin. Hangi NDT yönteminin size uygun olduğundan emin değilseniz ürün seçim sihirbazını deneyin.
